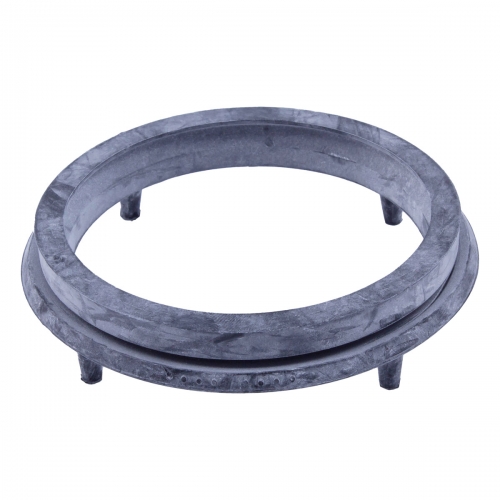

Двостороння прокладка Atlantic ACI 040158

Невелика деталь, від якої залежить герметичність

Прокладка ACI 040158 працює між фланцевим вузлом і баком відповідного водонагрівача. Її завдання — ущільнити з'єднання після обслуговування або заміни нагрівального вузла. Під бойлером може з'явитися вода через зношену прокладку, але сама калюжа ще не доводить, що потрібна саме вона: джерелом буває клапан, з'єднання труб, фланець або бак. Спершу майстер знаходить місце течі, а вже потім підбирає ущільнення. Нову прокладку не варто купувати лише за словом «Atlantic», оскільки різні посадочні місця й форми не взаємозамінні.

У каталозі Atlantic ця позиція названа «Прокладка двостороння ACI (040158)». У WarmMaks її внутрішній номер — 0863002, а картка вказує внутрішній отвір 80 мм і гумовий матеріал. Назва також згадує VSRS, проте відкритий перелік виробника не містить креслення, яке підтвердило б посадку на кожну модель серії. Тому для замовлення потрібні фото старої прокладки, маркування фланця і повний індекс бойлера з шильдика. Якщо старе кільце розтягнулося, вимірюйте також посадочне місце, а не тільки деформовану деталь.

Чому «двостороння» не означає універсальна

Слово двостороння прокладка описує конструкцію ущільнення, а не сумісність з усіма фланцями ACI. Під час вибору важливі зовнішній контур, розташування отворів, товщина, внутрішній діаметр і робоча поверхня фланця. Навіть однакові 80 мм усередині не доводять збіг зовнішнього профілю. Майстер має порівняти фізичну деталь зі схемою конкретного водонагрівача. Якщо кільце в коробці перекручене чи пошкоджене, його не виправляють герметиком: для надійного вузла потрібне ціле ущільнення відповідної геометрії.

Поряд у каталозі є прокладка GT 0090Atl з отвором 75 мм. У її назві прямо зазначено виняток для VSRS. Це інша позиція: близький вигляд та різниця лише п'ять міліметрів у внутрішньому отворі не дають підстав підміняти ACI 040158 на GT 0090Atl. Перед покупкою перепишіть номер зі старої деталі або сервісної документації, якщо він є. Якщо номеру немає, надішліть сервісу фото обох боків ущільнення поряд із лінійкою й назву фланця.

Звідки береться теча після розбирання бойлера

Прокладка може втратити пружність від тривалої роботи, а під час демонтажу — прилипнути до посадки або порватися. Але повторна теча іноді пов'язана не з гумою: корозія чи скол на фланці, забруднена кромка бака і неправильне складання також порушують ущільнення. Якщо з'єднання щойно ремонтували, згадайте, чи очищали площину під прокладку та чи перевіряли фланець на пошкодження. Сліди води на кожусі можуть стікати з іншого вузла, тому огляд починають із пошуку мокрої точки, а не із замовлення будь-якого кільця.

Фланці в цій категорії мають різне призначення. Наприклад, MO 00100 T є колбою для сухого стеатитового нагрівача; її код і посадку перевіряють окремо. Наявність фланця у тому самому магазині не доводить, що ACI 040158 є його штатним ущільненням. Для бойлерів з іншим нагрівальним вузлом така ж помилка можлива при виборі за фотографією: колір гуми й округла форма не замінюють заводський артикул. Співставляйте усі частини вузла за однією сервісною схемою.

Що підготувати перед замовленням

• Модель бойлера: повне маркування зі шильдика, включно з індексом і об'ємом.
• Номер прокладки: 040158 у переліку Atlantic та SKU магазину 0863002.
• Форма: фото двох сторін, зовнішнього контуру й отворів старого ущільнення.
• Розмір: внутрішній отвір 80 мм за локальною карткою; інші посадочні розміри звірити фактично.
• Стан вузла: переконатися, що фланець і кромка бака не є причиною течі.
• Поставка: уточнити наявність і комплектацію, перш ніж планувати ремонт.

Якщо старої прокладки немає, попросіть сервіс назвати заводський номер за серійним номером бойлера. Це надійніше, ніж підбирати деталь за одним внутрішнім діаметром. Заміну виконують після відключення живлення й води, з урахуванням інструкції виробника; після складання перевіряють герметичність. Не намагайтеся компенсувати невідповідну прокладку сильнішим затягуванням кріплень: так можна пошкодити фланцевий вузол. У разі сумніву краще ще раз звірити артикул і посадку до встановлення.

Порівняння із суміжними запчастинами

Коли майстер уже розібрав бойлер, він може перевірити стан інших деталей. У категорії комплектуючих для водонагрівачів є аноди, ТЕНи й фланці; проте замінюють лише те, що підтверджено оглядом і паспортом моделі. Наприклад, анод MA 12026 має власні довжину й різьбу M8 і не є додатком до будь-якої прокладки ACI. Плануйте роботи за станом бака, а не за принципом «все з одного розділу підходить разом».

Для покупця головне питання просте: чи збігаються код ACI 040158 і геометрія зі знятим ущільненням саме його бойлера. За наявності двох прокладок у коробках попросіть показати маркування обох, особливо якщо ремонт потрібно завершити в один день. Локальна картка зараз показує відсутність залишку; доступність варто уточнювати перед оплатою. Правильно підібрана прокладка коштує менше часу й ризику, ніж повторне спорожнення бака через поспішний вибір. Якщо на старій гумі видно нерівномірний слід притиску, покажіть його майстру: це може вказати не лише на зношення ущільнення, а й на проблему з посадкою фланця.
