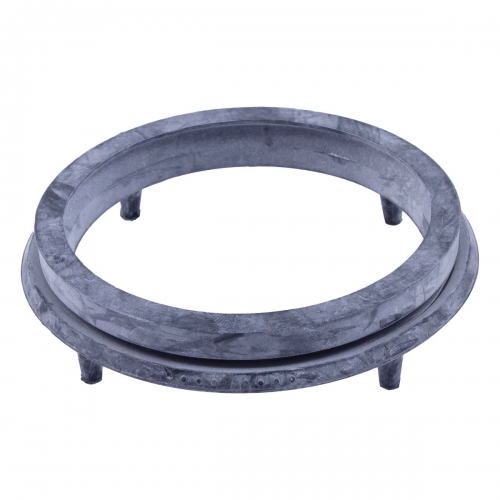

Двусторонняя прокладка Atlantic ACI 040158

Когда требуется прокладка фланца

Atlantic ACI 040158 — двусторонняя прокладка для соответствующего фланцевого соединения водонагревателя. Она уплотняет стык между узлом и баком; при обслуживании старое уплотнение может потерять форму или повредиться при снятии. Однако вода под бойлером сама по себе не доказывает его неисправность. Течь может идти от предохранительного клапана, трубы, фланца или повреждённого бака. Сервис сначала определяет точку выхода воды и состояние посадочной поверхности, затем выбирает нужную запчасть. Покупка случайного кольца по фотографии нередко заканчивается повторной разборкой.

Номер 040158 и наименование «двусторонняя прокладка ACI» есть в официальном перечне запасных частей Atlantic. Внутренний SKU WarmMaks — 0863002. В локальной карточке указаны резина, внутренний диаметр 80 мм и упоминание VSRS. При этом открытый список производителя не даёт размеров внешнего контура и перечня всех подходящих модификаций VSRS. Поэтому эти данные полезны для поиска, но окончательное решение принимают по паспорту конкретного бойлера, старой детали и маркировке фланца. Сходное коммерческое название серии не гарантирует одинаковый узел у разных годов выпуска.

Как проверить размеры и форму

Для прокладки ACI 040158 существенен не один размер отверстия. Посмотрите на внешний профиль, толщину, отверстия под крепёж, положение рабочих кромок и след от посадки на снятой детали. Изношенная резина иногда растянута, поэтому к её замеру добавляют проверку ответной поверхности. Внутренний диаметр 80 мм из карточки магазина не заменяет этих действий. Если заводской номер сохранился на упаковке или в сервисной ведомости, он надёжнее угадывания по цвету или диаметру. Снимки с линейкой и двух сторон позволяют удалённо исключить очевидно чужую прокладку.

Отдельно продаётся GT 0090Atl с отверстием 75 мм. В её названии указано исключение для VSRS. Это не запасной вариант на случай отсутствия ACI 040158: разница в отверстии и в геометрии может нарушить герметичность. Даже если детали выглядят похожими на экране телефона, сравните артикулы и фактические контуры. Не переносите совместимость одной прокладки на другую из-за соседства в каталоге. При отсутствии документации можно попросить специалиста показать схему посадки или ответ производителя по номеру бойлера.

Что ещё проверить при обнаружении воды

Следы влаги вокруг нижней крышки не всегда находятся непосредственно под неисправным местом: вода стекает по корпусу. Снимите декоративную крышку только после безопасного отключения питания и воды и поручите диагностику мастеру. Тот осмотрит край бака, фланец, уплотнение и соседние соединения. Если посадка имеет скол или коррозию, новое кольцо может не решить проблему. Если старое уплотнение сплющено или разорвано, его замена логична, но только после выбора нужного артикула. Временная попытка «дотянуть» неподходящую деталь крепежом создаёт риск повреждения узла.

Не путайте типы фланцев. Эмалированная колба MO 00100 T предназначена для сухого стеатитового нагревателя; это отдельная запчасть со своим номером. Нельзя автоматически считать ACI 040158 штатной прокладкой такой колбы. Точно так же комплектующие для «мокрого» и «сухого» нагревательных узлов не собираются в одну систему только потому, что бренд один. Сверьте весь узел по заводской схеме, особенно если прежний владелец уже менял фланец и фактическая сборка может отличаться от исходной.

Короткий список перед покупкой

• Шильдик: перепишите точную модель и серийные данные водонагревателя.
• Код: уточните 040158 на требуемой позиции и SKU 0863002 при общении с магазином.
• Геометрия: сфотографируйте обе стороны, контур и крепёжные отверстия старой прокладки.
• Диаметр: сопоставьте локальные 80 мм с посадкой, не ограничиваясь одним измерением.
• Причина течи: подтвердите неисправность уплотнения и состояние фланца.
• Наличие: проверьте поставку и комплектность перед назначением ремонта.

Если деталь уже снята и на ней нет номера, положите её на ровную поверхность и сделайте снимки рядом с масштабом. Не используйте повреждённую прокладку повторно лишь потому, что новая задерживается. Работы с водой и электрической частью доверяйте сервису, а после сборки проверьте герметичность по инструкции водонагревателя. Уточняйте, поставляется ли уплотнение отдельно или в составе конкретного ремонтного набора: фото товара в интернете не доказывает комплектность поставки. Лучше проверить этот вопрос до оплаты.

Связанные детали без ложной совместимости

В разделе запчастей для водонагревателей находятся фланцы, ТЭНы, аноды и уплотнения для разных приборов. Если бойлер уже открыт, мастер может оценить состояние анода, но MA 12026 выбирают по длине и резьбе собственной модели, а не по соседству с прокладкой. И обратная ситуация: исправный анод не отменяет проверки герметичности фланца. Разные задачи требуют отдельных деталей и подтверждения по документации.

Правильная покупка здесь начинается с простого сопоставления: код на нужном узле, форма старого уплотнения и серийный номер бойлера. Если хотя бы один из пунктов не совпадает, обратитесь за уточнением до монтажа. На момент локальной проверки остаток ACI 040158 равнялся нулю, поэтому фактическую доступность следует переспросить. Отложенная проверка артикула обходится дешевле, чем повторный слив воды и демонтаж фланца после установки неподходящего кольца.
