Фланець емальований Atlantic GT 00118E (Steatite) для плоских бойлерів Vertigo

Фланець GT 00118E — основа нагрівального вузла

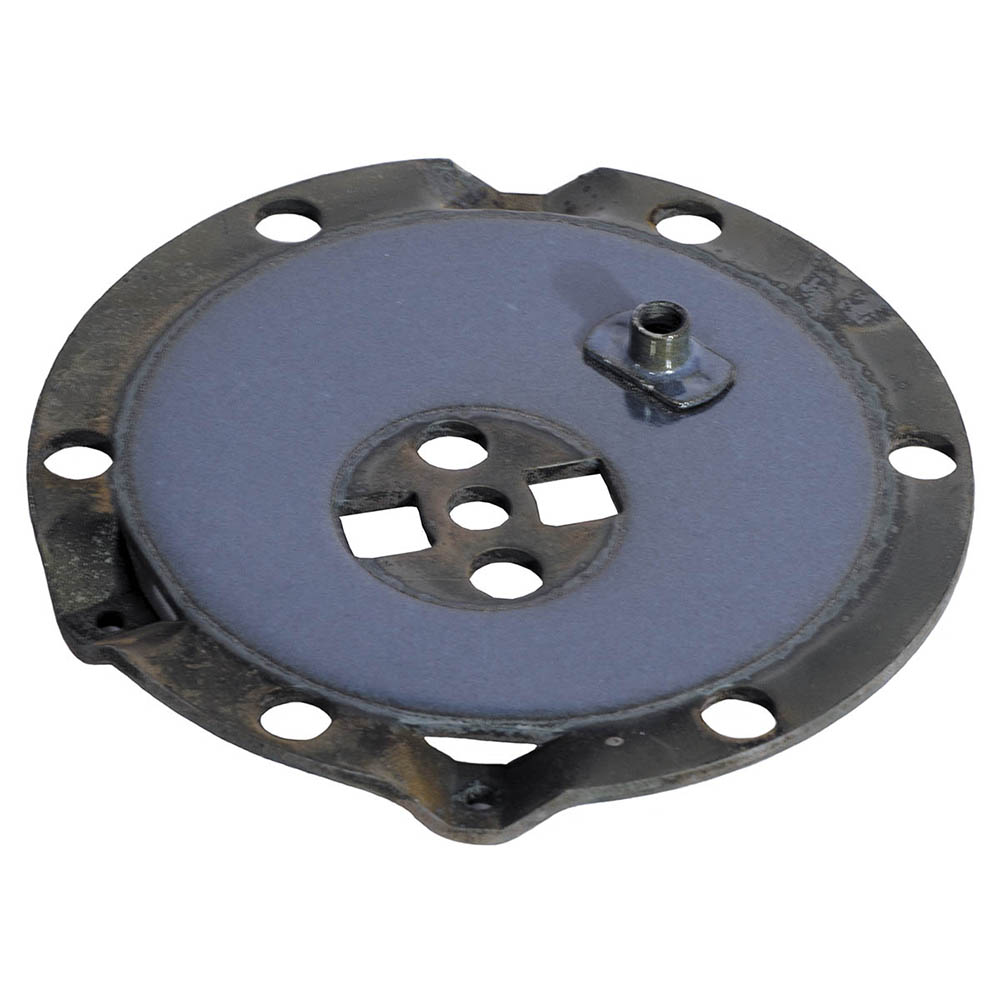

Atlantic GT 00118E — емальований металевий фланець, який служить основою для кріплення мідного нагрівального елемента, магнієвого анода й термостата у відповідних водонагрівачах. Це не суха стеатитова колба. Саме таку функцію описує офіційна сторінка Atlantic, тому стару назву магазину з позначенням «Steatite для плоских Vertigo» не слід переносити в новий опис. Фланець є частиною вузла, який з'єднує деталі з баком; форма посадки та штатна схема важливіші за загальне слово «для бойлера». Перед заміною потрібно встановити його точний заводський код.

Для упакованої позиції Atlantic вказує артикул 140444. Внутрішній SKU WarmMaks — 0866001. Якщо старий фланець знято, сфотографуйте не лише його лицьову сторону, а й місця кріплення елементів, ущільнення та маркування бойлера. За таким комплектом даних сервісу простіше перевірити відповідність GT 00118E конкретній модифікації. Купувати фланець за приблизним діаметром або фотографією водонагрівача ризиковано: навіть схожі за розміром вузли можуть мати інше розташування контактів і кріплень.

Чому цифра діаметра потребує окремої звірки

На офіційній сторінці Atlantic описовий текст називає діаметр основи 120 мм, а таблиця характеристик — 118 мм. Це можуть бути різні способи вимірювання, але без заводського креслення не варто пояснювати розбіжність здогадом. Попросіть сервіс зіставити фланець за артикулом 140444, формою й посадочними поверхнями. Якщо у магазинному фільтрі зазначено 120 мм, це не скасовує значення 118 мм у таблиці виробника. Обидва числа не повинні бути єдиною підставою для замовлення або підбору прокладки.

На знятій деталі можливі сліди корозії, накипу чи деформації. Оцінка її стану важлива, бо нове ущільнення не виправить пошкоджену основу й навпаки. Теча внизу бака також не завжди означає несправність фланця: вода може надходити від патрубка, клапана або іншого з'єднання. Майстер визначає джерело до купівлі запчастини. Заміна справного фланця без встановленої причини не дає гарантії, що вода перестане з'являтися біля бойлера. Якщо край старої основи пошкоджено, виміряний діаметр може вводити в оману; у такому разі особливо важливі заводське позначення й схема посадки.

Від O'Pro до Vertigo Basic: дивіться повний індекс

У таблиці Atlantic для GT 00118E наведено Aston, Classic, Round і кілька лінійок O'Pro, а також Vertigo Basic та Vertigo O'Pro. Широкий перелік не означає, що будь-який плаский Vertigo має цей фланець. Зокрема, назва Steatite в старому заголовку WarmMaks суперечить офіційній ролі деталі як основи мокрого мідного ТЕНа. Якщо у вас Vertigo Steatite із сухим нагрівачем, не замовляйте GT 00118E тільки за словом Vertigo. Візьміть повний індекс з шильдика та знайдіть штатну схему його нагрівального вузла.

Для водонагрівачів O'Pro також потрібно знати виконання: Profi, Small, Compact, Slim чи Turbo не однакові між собою. Офіційний список допомагає знайти документацію, але остаточний артикул визначається конкретною моделлю і ревізією. Якщо попередній ремонт змінював нагрівальну групу, це додатковий привід для уважного огляду. Не переносіть сумісність сусідньої моделі на свій бойлер лише через однаковий об'єм бака або зовнішню форму корпусу.

Що поруч із фланцем, а що підбирають окремо

Фланець може бути основою для мокрого нагрівача. Для прикладу, ER 001500 — окремий мідний ТЕН зі своїм кодом і переліком моделей. Посилання на нього не доводить, що він установлюється саме на ваш GT 00118E: конкретну пару підтверджує схема приладу. Так само прокладка GT 0090Atl має власний внутрішній розмір і застосування. Близькість товарів у каталозі не робить її автоматичним ущільненням цього фланця.

Якщо злив води відбувається через запобіжний клапан MS0012, заміна фланця взагалі може бути не пов'язана з проблемою. Цей клапан працює на водяній лінії та має інше призначення. Визначити джерело вологи треба до замовлення фланця, прокладки й нагрівача. За результатом огляду майстер складає список деталей, а не купує комплект за принципом «усе для Atlantic». Для кожного компонента потрібен окремий код, стан старої деталі й перевірка сумісності з точним бойлером.

Контроль перед замовленням GT 00118E

• Шильдик: повна модель і ревізія водонагрівача.
• Артикул: GT 00118EAtl та 140444 для упакованої деталі Atlantic.
• Тип вузла: основа для мідного мокрого ТЕНа; не ототожнювати її з колбою Steatite.
• Розмір: врахувати 120 мм в описі й 118 мм у таблиці виробника, перевірити посадку за схемою.
• Причина ремонту: фланець справді пошкоджено, а джерело течі встановлено.
• Поставка: підтвердити маркування й актуальну наявність перед оплатою.

Порівняти фланці та інші деталі можна в категорії комплектуючих. Якщо потрібно встановити назву самого приладу, відкрийте електричні бойлери як довідковий каталог; остаточним джерелом є шильдик вашого бака. Локальний залишок GT 00118E був позитивним на дату знімка, але він змінюється. Монтаж із розбиранням водяного та електричного вузла виконує сервіс із перевіркою герметичності й роботи приладу після складання.
