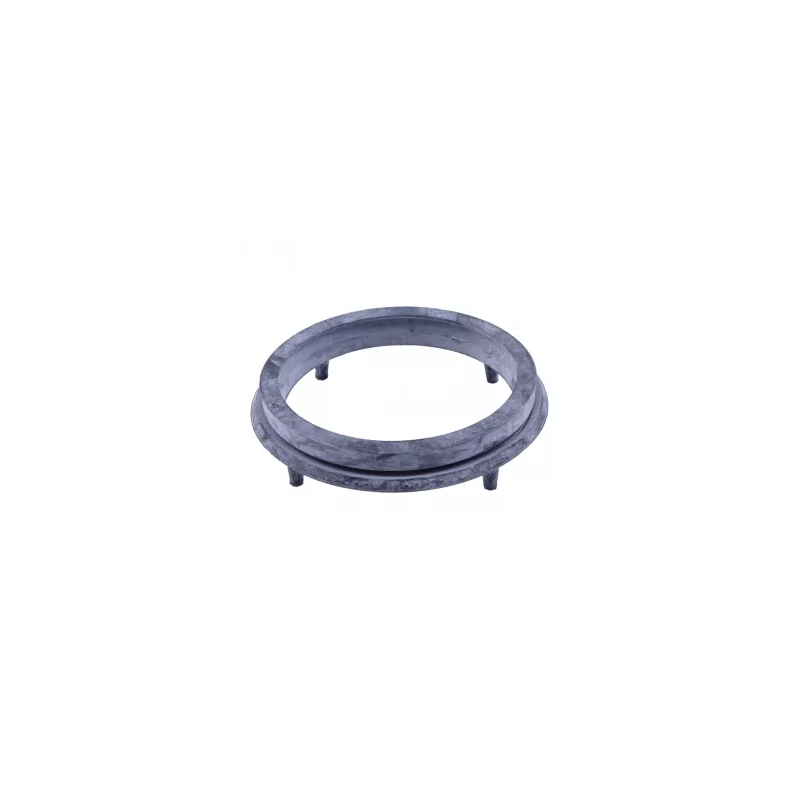

Прокладка двухстороння GT0090Atl під фланець (вн.діаметр 75мм/крімVSRS

Де працює прокладка GT 0090Atl

Atlantic GT 0090Atl — гумова прокладка для герметизації з’єднання фланця з внутрішнім баком відповідного електричного водонагрівача. Виробник указує внутрішній діаметр 75 мм і окремо виключає моделі VSRS. Ці дані допомагають відсіяти явно невідповідний варіант, але не дозволяють купити ущільнення лише за брендом Atlantic. Потрібно знати, який саме фланець встановлено у вашому бойлері, як виглядає його посадочне місце та який заводський код прокладки передбачений документацією. Помилка в ущільненні може виявитися вже після складання й заповнення бака водою.

У локальній картці назву скорочено до GT0090Atl, а у виробника — GT 0090Atl; для пошуку важлива сукупність літер і цифр. Не варто підміняти артикул загальним словом «прокладка для ТЕНа»: ущільнення фланця та окремого нагрівального вузла можуть мати різну форму й призначення. Якщо майстер уже зняв стару деталь, корисні її фото поруч із фланцем і маркування самого бойлера. Пошкоджену або деформовану гуму складно точно виміряти: розмір із заводського каталогу надійніший за припущення за залишком старого кільця.

Діаметр 75 мм не гарантує сумісності з кожним Atlantic

Офіційна сторінка GT 0090Atl називає широкий перелік водонагрівачів, серед яких O’Pro, Round, Classic та окремі Steatite, але прямо виключає Atlantic VSRS. Такий перелік слід зіставляти з повною моделлю та ревізією на шильдику. Літраж 50 чи 80 л сам по собі не розкриває конструкцію фланця. У межах однієї серії могли змінюватися вузли та комплектація; остаточну відповідність підтверджують каталогом запасних частин для фактичного приладу. Перед покупкою прокладки під фланець запишіть не тільки назву бойлера, а й код його фланця, якщо він доступний.

У виробника упакована GT 0090Atl має окремий артикул 140323. На інших каналах продажу для того самого позначення можуть стояти інші торгові коди, тому не порівнюйте лише номер накладної. Спочатку мають збігтися назва GT 0090Atl, призначення для фланця, внутрішній діаметр 75 мм та фактичний вигляд деталі. Якщо у замовленні вказано тільки «прокладка 75 мм», попросіть доповнити його заводським позначенням. Це особливо корисно для сервісної організації, яка готує кілька різних ущільнень на один виїзд: плутанину легше виправити до розбирання бойлера, ніж після спуску води.

Поруч у магазині є ACI 040158. Її локальний заголовок згадує внутрішній діаметр 80 мм і VSRS. Це не «така сама прокладка трохи більшого розміру», яку можна поставити замість GT 0090Atl без перевірки: різняться заводські коди, розмір і призначення. Якщо ваш водонагрівач належить до VSRS, GT 0090Atl за даними виробника не підходить. А якщо серія не VSRS, це все одно не скасовує перевірки точного вузла. Купувати обидві «на всяк випадок» замість ідентифікації приладу недоцільно.

Прокладка, фланець і причина течі

Коли під бойлером з’явилася вода, не завжди винна саме фланцева прокладка. Волога може походити від трубного з’єднання, запобіжного клапана, місця кріплення фланця або пошкодженого бака. Місце течі й стан вузла повинен визначити спеціаліст до замовлення деталі. Клапан Atlantic MS0012 — окремий компонент водяної лінії; його вихід за певних умов може скидати воду. Наявність крапель біля бойлера не доводить, що потрібна прокладка GT 0090Atl або що клапан несправний.

Якщо фланець знято для обслуговування нагрівального елемента, майстер оцінює ущільнення та посадочні поверхні за інструкцією. Нове кільце не виправить деформований фланець, пошкоджене місце бака чи неправильне складання. Для порівняння, фланець GT 00118E має власний артикул і питання сумісності; посилання на нього не означає, що GT 0090Atl підходить саме до нього. У цих деталей різні функції, а їхню пару підтверджують схемою конкретного бойлера, не близькістю карток у каталозі.

Сліди вологи теж слід оцінювати в контексті. Якщо вода з’являється лише під час нагрівання біля виходу запобіжного клапана, прокладка фланця може бути зовсім не пов’язана із явищем; фахівець перевірить тиск і схему підключення. Якщо ж волога йде по самому з’єднанню фланця, потрібно оцінити ущільнення та поверхні, а не просто витерти воду й затягнути кріплення сильніше. Неправильне зусилля може деформувати вузол. Зовнішній огляд без розбирання допомагає визначити напрям діагностики, але не підтверджує, що достатньо купити одне гумове кільце.

Що слід звірити перед оплатою

• Модель: повне маркування водонагрівача й ревізія з шильдика та інструкції.
• Ущільнення: заводський код GT 0090Atl і внутрішній діаметр 75 мм відповідають потрібному вузлу.
• Виняток: бойлер не належить до VSRS; цю серію виробник виключає для GT 0090Atl.
• Фланець: його посадочна поверхня й артикул перевірені, причина течі встановлена.
• Поставка: матеріал, вигляд, ціна й фактична наявність прокладки звірені перед замовленням.

У картці виробника вказано гуму та гарантію шість місяців для деталі, але це не обіцянка герметичності будь-якого старого бака після встановлення. Монтаж вимагає правильно підготувати поверхні, дотриматися інструкції й перевірити результат після наповнення. Не намагайтеся компенсувати невідповідну форму випадковим герметиком або сильнішим затягуванням: це може пошкодити вузол. Роботи з електричним бойлером після безпечного відключення виконує кваліфікований майстер. Інші прокладки та фланці порівнюйте в категорії комплектуючих, орієнтуючись на точну модель, а не на схоже фото.
