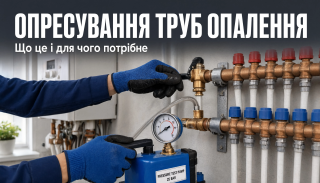

Что такое опрессовка труб отопления: нормы давления, оборудование и технология

Опрессовка (гидравлическое или пневматическое испытание) является обязательным технологическим процессом контроля герметичности и механической прочности элементов трубопроводной сети, отопительных приборов и запорно-регулирующей арматуры. Процедура заключается в создании в замкнутом контуре искусственного избыточного давления, превышающего стандартное рабочее, с целью выявления скрытых дефектов материалов и недостатков монтажа.

Выполнение опрессовки регламентируется государственными строительными нормами (в частности, ДБН В.2.5-64:2012) и является необходимым условием безопасной эксплуатации как автономных бытовых, так и централизованных промышленных отопительных систем.

Что означает опрессовка труб

Опрессовка труб отопления - это комплексный процесс испытания на прочность и плотность (герметичность) путем подачи в замкнутую систему жидкости или газа под давлением, которое на 25 - 50 % превышает расчетные рабочие параметры.

Физический смысл процедуры заключается в создании повышенного давления в стенках трубопроводов, фитингах, сварных и резьбовых соединениях. Именно благодаря этому потенциально слабые места - недожатые пресс-гильзы, микротрещины в спаях полипропилена, дефекты сварки, изношенные уплотнительные прокладки или дефекты литья в радиаторах - проявляют себя через утечку теплоносителя или динамическое падение давления на измерительных приборах.

Испытания разделяют на 2 ключевых этапа:

Проверка на прочность: кратковременное воздействие повышенного испытательного давления для подтверждения способности системных компонентов выдерживать гидравлические удары и расчетные нагрузки без деформации или разрушения.

Проверка на плотность (герметичность): выдержка системы под контрольным давлением в течение нормированного промежутка времени для фиксации отсутствия микроскопических утечек носителя.

Для качественного выполнения опрессовки используется специализированное оборудование, обеспечивающее точное дозирование давления и надежный контроль параметров среды:

Оборудование	Назначение	Особенности
Ручной опрессовочный насос	Нагнетание жидкости в малообъемных автономных системах	Оснащен поршневым механизмом, встроенным резервуаром, манометром и запорным вентилем. Создает давление до 25–60 бар.
Электрический опрессовщик	Подача жидкости в масштабных сетях (коттеджи, многоэтажные дома)	Питается от сети 220 В, имеет высокую производительность (6–10 л/мин), обеспечивает быстрое заполнение и автоматическое поддержание давления.
Воздушный компрессор	Нагнетание сжатого воздуха при пневматическом способе	Применяется при отрицательных температурах или при отсутствии источника водоснабжения. Требует наличия редуктора точной регулировки.
Контрольный манометр	Измерение и фиксация падения давления в контуре	Класс точности не ниже 1,5, диаметр корпуса от 160 мм. Шкала соответствует диапазону испытаний.
Соединительная и запорная арматура	Подключение испытательного прибора к контуру	Армированные гибкие шланги высокого давления, обратно-предохранительные клапаны, шаровые краны и переходные ниппели.

Что такое опрессовка батарей гидравлическим способом и как она выполняется

Гидравлическая опрессовка является основным и самым надежным методом испытания отопительных систем. Поскольку вода является практически несжимаемой жидкостью, даже минимальная разгерметизация контура сопровождается мгновенным падением давления на манометре, что делает проверку безопасной и высокоточной.

Последовательное выполнение гидравлического испытания включает следующие технологические шаги:

Подготовительная изоляция: Проверяется закрытие всех сливных кранов. Отопительный котел, циркуляционные насосы и расширительные баки отсекаются от испытываемого контура с помощью запорной арматуры или установки сплошных глухих заглушек.

Заполнение контура носителем: Система медленно заполняется водой через нижнюю точку (сливной или подпиточный патрубок). Медленное заполнение снизу вверх обеспечивает ламинарное вытеснение воздуха через открытые в верхних точках краны Маевского или автоматические воздухоотводчики.

Первичная стабилизация и удаление воздуха: После полного удаления воздушных пробок воздухоотводчики закрываются. Система выдерживается под рабочим давлением в течение 10–15 мин для стабилизации температуры воды и завершения упругих деформаций материалов.

Подъем давления до испытательного: С помощью опрессовочного насоса давление в системе плавно поднимается до расчетного испытательного значения (например, 1,5 от рабочего).

Нормированная выдержка: Контур остается под давлением на время, регламентированное строительными нормами (не менее 30 мин для металлических трубопроводов, до 2 часов для полимерных систем).

Визуальный и инструментальный контроль: Проводится инспекция манометра на предмет падения давления, а также тщательный осмотр всех радиаторных секций, пресс-фитингов, сварных и резьбовых соединений на наличие подтеков, капель или запотевания.

Html Контент

Величина испытательного давления рассчитывается на основе значения рабочего давления конкретной системы и предельно допустимых нагрузок ее самого слабого компонента. Согласно пункту 27.2.2 ДБН В.2.5-64:2012, испытательное давление должно превышать рабочее на 25 - 50 %, не выходя за пределы максимального давления, указанного производителем труб и арматуры.

Тип здания / материала	Рабочее давление	Испытательное давление	Время выдержки	Допустимое падение давления
Одноэтажные дома, квартиры с автономным отоплением	0,7 – 1,5 бар	2,0 – 3,0 бар	30 мин	Не более 0,2 бар (0,02 МПа)
Коттеджи (2–3 этажа)	1,5 – 3,0 бар	3,8 – 4,5 бар	30 мин	Не более 0,2 бар (0,02 МПа)
Многоквартирные дома (центральное отопление)	6,0 – 10,0 бар	10,0 – 12,0 бар	30 мин	Не более 0,2 бар (0,02 МПа)
Полимерные трубопроводы (PEX, PE-RT, PPR)	В зависимости от PN (10–20 бар)	1,5 × P_{рабочее}	30 мин (1 этап) 2 часа (2 этап)	Этап 1: до 0,6 бар Этап 2: не более 0,2 бар
Пневматическая опрессовка (все объекты)	—	1,5 бар (до 1,0)	5 мин под 1,0 бар	Не более 0,1 бар (0,01 МПа)

Двухэтапный регламент для пластиковых труб обусловлен свойством полимеров расширяться под статической нагрузкой: первоначальное падение давления в течение первых 30 мин является результатом упругой деформации стенок трубы, после чего давление подкачивают до исходного уровня и проводят итоговую 2-часовую проверку. Сварные или клеевые соединения полимерных труб разрешается подвергать испытаниям не ранее чем через 24 ч после завершения монтажа.

Зачем и как при опрессовке отключать котел, насос и другое оборудование

Отсечение чувствительных узлов инженерной системы перед опрессовкой является критическим правилом техники безопасности. Рабочие элементы теплогенераторов и циркуляционного оборудования рассчитаны на строго ограниченные значения давления и могут быть повреждены испытательной нагрузкой.

Причины обязательной изоляции оборудования:

Теплообменники котлов: Первичные медные, алюминиево-кремниевые или вторичные пластинчатые теплообменники бытовых котлов рассчитаны на максимальное давление до 2,5-3,0 бар. Превышение этого уровня вызывает деформацию внутренних каналов. Кроме того, штатный предохранительный клапан котла срабатывает при давлении 3,0 бар, что делает невозможным создание испытательных параметров в сети.

Циркуляционные насосы: Торцевые уплотнения вала и керамические подшипники насосов не предназначены для работы под повышенным статическим давлением.

Расширительные баки: Эластичная внутренняя мембрана расширительного сосуда рассчитана на амортизацию стандартных колебаний объема. Испытательное давление может вызвать ее разрыв или повреждение воздушного золотника.

Автоматические воздухоотводчики: Под повышенным давлением возможна утечка жидкости через клапан воздухоотводчика или повреждение его поплавкового механизма.

Методика изоляции предусматривает полное перекрытие отсечной запорной арматуры (шаровых кранов) на подающей и обратной магистралях перед котлом, насосными группами и расширительным баком. При отсутствии запорных кранов проводится физическое отсоединение патрубков с установкой сплошных резьбовых заглушек или глухих фланцев.

Обнаружение падения давления сверх нормы или визуальных следов утечки носителя свидетельствует о наличии дефекта. Порядок действий в такой ситуации требует соблюдения четкого алгоритма:

Полный сброс давления: С помощью сливного крана давление в контуре снижается до нулевого (атмосферного) значения. Категорически запрещается проводить подтяжку резьбовых соединений, обжатие или сварочные работы в системе, находящейся под давлением!
Локализация места разгерметизации: При гидравлическом испытании: место утечки определяется визуально по наличию капель, потеков или намокания. В коллекторных системах поочередно перекрываются отдельные петли для сужения зоны поиска. При пневматическом испытании: стыки обрабатываются мыльным раствором.
Устранение дефекта в соответствии с типом соединения:

- Резьбовое соединение: узел полностью разбирается, заменяется уплотнитель (лен с пастой, ФУМ-лента или анаэробный герметик), после чего проводится повторная сборка.

- Пресс-фитинг (PEX / металлопластик): проводится повторное обжатие (если это предусмотрено техрегламентом производителя) или вырезание дефектного участка с запрессовкой нового фитинга.

- Полипропиленовое соединение (PPR): бракованный спай вырезается, поверхности обезжириваются и впаивается новая соединительная муфта.

- Радиатор отопления: при обнаружении утечки между секциями проводится замена межсекционных прокладок и подтяжка ниппелей либо замена поврежденной секции.

Повторная контрольная опрессовка: После завершения ремонтных работ и технологической выдержки (затвердевание герметика, остывание пластика) проводится полный цикл испытаний с самого начала. Система считается пригодной к эксплуатации только после полного выполнения всех нормативных временных и давлении показателей.

Опрессовка является основным инструментом технического контроля, гарантирующим надежность и безопасность системы отопления. Выполнение испытаний в строгом соответствии со строительными нормами позволяет предотвратить аварийные ситуации, затопление помещений и преждевременный выход из строя отопительной техники во время отопительного периода.
