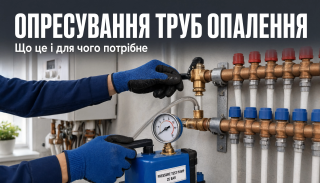

Що таке опресування труб опалення: норми тиску, обладнання та технологія

Опресування (гідростатичне або пневматичне випробування) є обов'язковим технологічним процесом контролю герметичності та механічної міцності елементів трубопровідної мережі, опалювальних приладів та запірно-регулюючої арматури. Процедура полягає у створенні в замкненому контурі штучного надлишкового тиску, який перевищує стандартний робочий, з метою виявлення прихованих дефектів матеріалів та недоліків монтажу.

Виконання опресування регламентується державними будівельними нормами (зокрема ДБН В.2.5-64:2012) і є необхідною умовою безпечної експлуатації як автономних побутових, так і централізованих промислових опалювальних систем.

Що означає опресування труб

Опресування труб опалення - це комплексний процес випробування на міцність та щільність (герметичність) шляхом подачі в замкнену систему рідини або газу під тиском, який на 25-50 % перевищує розрахункові робочі параметри.

Фізичний зміст процедури полягає у створенні підвищеного тиску у стінках трубопроводів, фітингах, зварних та різьбових з'єднаннях. Саме завдяки цьому потенційно слабкі місця - недотиснуті прес-гільзи, мікротріщини у спаях поліпропілену, дефекти зварювання, зношені ущільнювальні прокладки або дефекти литва у радіаторах - виявляють себе через витікання теплоносія або динамічне падіння тиску на вимірювальних приладах.

Випробування поділяють на 2 ключові етапи:

Перевірка на міцність: короткочасний вплив підвищеного випробувального тиску для підтвердження здатності системних компонентів витримувати гідравлічні удари та розрахункові навантаження без деформації або руйнування.

Перевірка на щільність (герметичність): витримка системи під контрольним тиском протягом нормованого проміжку часу для фіксації відсутності мікроскопічних витоків носія.

Для якісного виконання опресування використовується спеціалізоване обладнання, що забезпечує точне дозування тиску та надійний контроль параметрів середовища:

Обладнання	Призначення	Особливості
Ручний обпресувальний насос	Нагнітання рідини у малооб'ємних автономних системах	Оснащений поршневим механізмом, вбудованим резервуаром, манометром та запірним вентилем. Створює тиск до 25–60 бар.
Електричний опресувальник	Подача рідини у масштабних мережах (котеджі, багатоповерхові будинки)	Живиться від мережі 220 В, має високу продуктивність (6–10 л/хв), забезпечує швидке заповнення та автоматичне підтримання тиску.
Повітряний компресор	Нагнітання стиснутого повітря при пневматичному способі	Застосовується за від'ємних температур або за відсутності джерела водопостачання. Вимагає редуктора точного регулювання.
Контрольний манометр	Вимірювання та фіксація падіння тиску в контурі	Класс точності не нижче 1,5, діаметр корпусу від 160 мм. Шкала відповідає діапазону випробувань.
З'єднувальна та запірна арматура	Підключення випробувального приладу до контуру	Армовані гнучкі шланги високого тиску, зворотно-запобіжні клапани, кульові крани та перехідні ніпелі.

Що таке опресування батарей гідравлічним способом і як воно виконується

Гідравлічне опресування є основним і найвірогіднішим методом випробування опалювальних систем. Оскільки вода є практично нестисливою рідиною, навіть мінімальна розгерметизація контуру супроводжується миттєвим падінням тиску на манометрі, що робить перевірку безпечною та високоточною.

Послідовне виконання гідравлічного випробування включає такі технологічні кроки:

Підготовча ізоляція: Перевіряється закриття всіх зливних кранів. Опалювальний котел, циркуляційні насоси та розширювальні баки відсікаються від випробувального контуру за допомогою запірної арматури або встановлення суцільних глухих заглушок.

Заповнення контуру носієм: Система повільно заповнюється водою через нижню точку (зливний або підживлювальний патрубок). Повільне заповнення знизу вгору забезпечує ламінарне витіснення повітря через відкриті у верхніх точках крани Маєвського або автоматичні повітровідвідники.

Первинна стабілізація та видалення повітря: Після повного видалення повітряних пробок повітровідвідники закриваються. Система витримується під робочим тиском протягом 10–15 хв для стабілізації температури води та завершення пружних деформацій матеріалів.

Підйом тиску до випробувального: За допомогою опресувального насоса тиск у системі плавно піднімається до розрахункового випробувального значення (наприклад, 1,5 від робочого).

Нормована витримка: Контур залишається під тиском на час, регламентований будівельними нормами (не менше 30 хв для металевих трубопроводів, до 2 год для полімерних систем).

Візуальний та інструментальний контроль: Проводиться інспекція манометра на предмет падіння тиску, а також ретельний огляд усіх радіаторних секцій, прес-фітингів, зварних та різьбових з'єднань на наявність потьоків, крапель або запотівання.

Пневматичне опресування труб: що це і як відбувається

Пневматичне опресування передбачає створення випробувального тиску за допомогою стиснутого повітря або інертного газу (азоту). Цей метод є альтернативним і застосовується у ситуаціях, коли проведення гідравлічних випробувань технічно неможливе:

При монтажі або ремонті в зимовий період за від'ємних температур, коли заповнення контуру водою створює ризик її замерзання та розриву труб.

На етапі будівництва об'єкта до моменту підключення до мереж водопостачання.

Для проміжної перевірки герметичності труб, які закладаються у бетонну стяжку або штроби, до початку оздоблювальних робіт.

Відповідно до пунктів 27.2.3 ДБН В.2.5-64:2012, регламент пневматичного випробування передбачає такі етапи:

У систему компресором нагнітається повітря під випробувальним тиском 0,15 МПа (1,5 бар).

Проводиться витримка контуру для вирівнювання температури стиснутого газу.

Тиск знижується до контрольного значення 0,1 МПа (1,0 бар) і витримується протягом 5 хв.

Якщо падіння тиску за цей час не перевищує 0,01 МПа (0,1 бар), система вважається герметичною.

Пошук місць витоку при пневматичному опресуванні здійснюється шляхом обробки з'єднань мильним розчином або піноутворюючим аерозолем: у місці розгерметизації спостерігається утворення бульбашок. З огляду на високий запас потенційної енергії стиснутого газу, пневматичне опресування вимагає суворого дотримання заходів безпеки та обмеження максимального тиску.

Величина випробувального тиску розраховується на основі значення робочого тиску конкретної системи та гранично допустимих навантажень її найслабшого компонента. Згідно з пунктом 27.2.2 ДБН В.2.5-64:2012, випробувальний тиск повинен перевищувати робочий на 25 - 50 %, не виходячи за межі максимального тиску, зазначеного виробником труб та арматури.

Тип будівлі / матеріалу	Робочий тиск	Випробувальний тиск	Час витримки	Допустиме падіння тиску
Одноповерхові будинки, квартири з автономним опаленням	0,7 - 1,5 бар	2,0 – 3,0 бар	30 хв	Не більше 0,2 бар (0,02 МПа)
Котеджі (2 - 3 поверхи)	1,5 - 3,0 бар	3,8 – 4,5 бар	30 хв	Не більше 0,2 бар (0,02 МПа)
Багатоквартирні будинки (центральне опалення)	6,0 - 10,0 бар	10,0 – 12,0 бар	30 хв	Не більше 0,2 бар (0,02 МПа)
Полімерні трубопроводи (PEX, PE-RT, PPR)	Залежно від PN (10 - 20 бар)	1,5 × P_{робочий}	30 хв (1 етап) 2 години (2 етап)	Етап 1: до 0,6 бар Етап 2: не більше 0,2 бар
Пневматичне опресування (усі об'єкти)	—	1,5 бар (до 1,0)	5 хв під 1,0 бар	Не більше 0,1 бар (0,01 МПа)

Двохетапний регламент для пластикових труб зумовлений властивістю полімерів розширюватися під статичним навантаженням: початкове падіння тиску протягом перших 30 хв є результатом пружної деформації стінок труби, після чого тиск підкачують до вихідного рівня і проводять підсумкову 2-год перевірку. Зварні або клейові з'єднання полімерних труб дозволяється піддавати випробуванням не раніше ніж через 24 год після завершення монтажу.

Навіщо і як при опресуванні відключати котел, насос та інше обладнання

Відсікання чутливих вузлів інженерної системи перед опресуванням є критичним правилом техніки безпеки. Робочі елементи теплогенераторів та циркуляційного обладнання розраховані на суворо обмежені значення тиску і можуть бути пошкоджені випробувальним навантаженням.

Причини обов'язкової ізоляції обладнання:

Теплообмінники котлів: Первинні мідні, алюмінієво-кремнієві або вторинні пластинчасті теплообмінники побутових котлів розраховані на максимальний тиск до 2,5-3,0 бар. Перевищення цього рівня викликає деформацію внутрішніх каналів. Крім того, штатний запобіжний клапан котла спрацьовує при тиску 3,0 бар, що унеможливлює створення випробувальних параметрів у мережі.

Циркуляційні насоси: Торцеві ущільнення вала та керамічні підшипники насосів не призначені для роботи під підвищеним статичним тиском.

Розширювальні баки: Еластична внутрішня мембрана розширювального судини розрахована на амортизацію стандартних коливань об'єму. Випробувальний тиск може спричинити її розрив або пошкодження повітряного золотника.

Автоматичні повітровідвідники: Під підвищеним тиском можливе витікання рідини через клапан повітровідвідника або пошкодження його поплавкового механізму.

Методика ізоляції передбачає повне перекриття відсічної запірної арматури (кульових кранів) на подавальній та зворотній магістралях перед котлом, насосними групами та розширюваним баком. За відсутності запірних кранів проводиться фізичне від'єднання патрубків з установкою суцільних різьбових заглушок або глухих фланців.

Виявлення падіння тиску понад норму або візуальних слідів витікання носія свідчить про наявність дефекту. Порядок дій у такій ситуації вимагає дотримання чіткого алгоритму:

Повний скид тиску: За допомогою зливного крана тиск у контурі знижується до нульового (атмосферного) значення. Категорично забороняється проводити підтяжку різьбових з'єднань, обтискання або зварювальні роботи у системі, що перебуває під тиском.

Локалізація місця розгерметизації: При гідравлічному випробуванні: місце витоку визначається візуально за наявністю крапель, потьоків або намокнення. У колекторних системах почергово перекриваються окремі петлі для звуження зони пошуку. При пневматичному випробуванні: стики обробляються мильною піною.

Усунення дефекту відповідно до типу з'єднання:

- Різьбове з'єднання: вузол повністю розбирається, замінюється ущільнювач (льон із пастою, ФУМ-стрічка або анаеробний герметик), після чого проводиться повторна збірка.

- Прес-фітинг (PEX / металопластик): проводиться повторне обтискання (якщо це передбачено техрегламентом виробника) або вирізання дефектної ділянки із запресовуванням нового фітинга.

- Поліпропіленове з'єднання (PPR): бракований спай вирізається, поверхні знежирюються та впаюється нова сполучна муфта.

- Радіатор опалення: при виявленні витоку між секціями проводиться заміна міжсекційних прокладок та підтяжка ніпелів або заміна пошкодженої секції.

Повторне контрольне опресування: Після завершення ремонтних робіт та технологічної витримки (затвердіння герметика, охолодження пластику) проводиться повний цикл випробувань від початку. Система вважається придатною до експлуатації лише після повного виконання всіх нормативних часових та тискових показників.

Регламентне опресування є обов'язковим у таких випадках:

Завершення монтажу нової системи: Перевірка проводиться перед приховуванням трубопроводів у стяжку, штраби або за гіпсокартонні конструкції, а також до першого пуску котельного обладнання.

Щорічна планова підготовка до опалювального сезону: Виконується восени для контролю стану мережі після літнього простою та виявлення корозійних деформацій.

Після проведення ремонтних робіт чи реконструкції: Заміна радіаторів, врізка нових контурів, заміна запірної арматури або ділянок труб.

Після тривалої консервації об'єкта: Якщо опалювальна система не експлуатувалася понад один сезон.

Опресування є основним інструментом технічного контролю, що гарантує надійність та безпеку системи опалення. Виконання випробувань у суворій відповідності до будівельних норм дозволяє запобігти аварійним ситуаціям, затопленню приміщень та передчасному виходу з ладу опалювальної техніки під час опалювального періоду.
